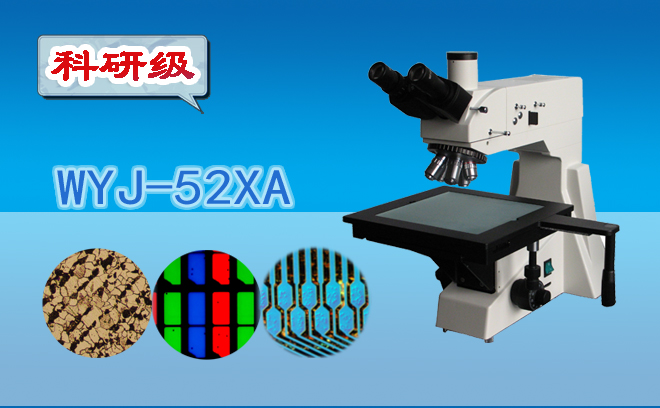

科研级三目正置金相显微镜WYJ-52XA配有大范围移动的载物台、柯勒落射照明系统、长距平场物镜、大视野目镜，图像清晰、衬度好，同时配有偏光装置，可实现偏光观察。适用于薄片试样的金相、矿相、岩相、晶体等结构分析和鉴别，电子芯片的检查或用于观察材料表面特性，如：划痕、裂纹、喷涂的均匀性等及纺织纤维、化学颗粒的分析研究。是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。总放大倍数：50X-800X
◆性能特点：
1、系统配置了大尺寸、大范围移动载物台，适合大工件的检查。
2、采用大视野目镜和长距平场物镜，视场宽阔、平坦,成像清晰。
3、采用“T”型防振结构设计，机械载物台可慢速或快速移动试样。
4、整机采用了防霉处理，保护了镜头，延长了仪器的使用寿命。
5、配置了偏光装置并可选配暗场、微分干涉装置，拓展了功能。
6、两路光路自由切换输出，一路用于观察，一路连接摄像装置。
◆典型应用：
1、分析金属、矿相的结构组织。2、电子厂PCB板、芯片检验。3、观察材料表面的某些特性，如：划痕、裂纹、喷涂的均匀性。
序号 | 名称 | 技术参数 |
01 | 平场目镜 | 大视野 WF10X(Φ18mm) |
02 | 长距平场物镜 | PLL5X/0.12、10X/0.25、20X/0.40、40X/0.60、80X/0.80 |
03 | 总放大倍数 | 50X-800X |
04 | 观察头 | 三目镜,倾斜30˚,(内置检偏振片,可进行切换) |
05 | 转换器 | 五孔 (外向式滚珠内定位) |
06 | 粗微调调焦范围 | 粗微动同轴调焦, 微动格值0.7μm, 粗动松紧可调,带锁紧和限位装置 |
07 | 载物台 | 三层机械移动式尺寸: 250mmX230mm,移动范围: 154mmX154mm |
08 | 光瞳距离 | 53-75mm |
09 | 滤色片 | 蓝、磨砂 |
10 | 落射照明系统 | 12V 30W卤素灯,亮度可调 |
带视场光阑、孔径光阑、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃 | ||
11 | 仪器重量 | 净重11.0公斤 毛重12.5公斤 |
12 | 仪器尺寸 | 仪器尺寸42X45X45（cm） 包装尺寸45X50X50(cm) |
一、显微镜选购件：
序号 | 名称 | 技术参数 |
01 | 目镜 | 16X(Φ11mm) |
02 | 测微目镜 | 10X(Φ18mm) |
03 | 物镜 | PLL60X、100X（干式） |
04 | 物镜测微尺 | 0.01mm |
05 | 超大工作台 | 三层机械移动式尺寸: 280mmX270mm,移动范围: 204mmX204mm |
06 | 暗场装置 | 明/暗场物镜5X、10X、20X、40X、50X、60X、80X、100X |
07 | DIC微分干涉装置 | 微分干涉相衬插板 |
二、摄像系统选购：
序号 | 名称 | 参数及功能 |
01 | CMOS数字摄像头 | 300万、500万、800万、900万、1000万、1400万、1600万、2000万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
02 | CCD数字摄像头 | 140万、200万、300万、500万、600万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
03 | 高清模拟摄像头 | 日本JVC、松下及国产品牌580线（具有单张、定时采集图像，录像，叠加比例尺、测量、连接多媒体，打印输出等功能） |
04 | 单反数码相机 | 佳能、尼康、徕卡等千万以上像素单反相机（具有拍照、录像等功能） |
三、分析软件选购：
序号 | 名称 | 参数及功能 |
01 | 基本测量软件UV | 可单张、定时、连续采集；可显示标尺、放大倍数；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。 |
02 | 金相分析软件UV-MA | 包含多达400项左右完全符合GB、YB、JB、ASTM等标准自动评级项目，具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。 |
03 | 矿相分析软件UV-K | 通过对显微图像的优化着色处理及测量来对矿相进行定量分析。可单张、连续采集；可显示标尺；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。 |
04 | 粒度软件UV-G | 包含所有基本测量功能，提取并计算不同颜色图像所占面积比例，可对视场内颗粒自动测量分析，并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图，也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。 |
序号 | 名称 | 主要技术参数 | 单位 | 数量 |
1 | 显微镜机架 | 台 | 1 | |
2 | 三目镜筒 | 只 | 1 | |
3 | 长距平场物镜 | PLL 5X、10X、20X、40X、80X | 只 | 各1 |
4 | 平场目镜 | 10X | 对 | 1 |
5 | 落射照明器 | 套 | 1 | |
6 | 内六角 | 套 | 1 | |
7 | 滤色片 | 蓝、绿、黄、磨砂 | 片 | 各1 |
8 | 摄像接口 | 只 | 1 | |
9 | 备用卤钨灯 | 12V/30W | 只 | 1 |
10 | 防尘罩 | 个 | 1 | |
11 | 电源线 | 根 | 1 | |
12 | 产品说明书 | 本 | 1 | |
13 | 产品装箱单 | 份 | 1 | |
14 | 产品合格证 | 份 | 1 | |
15 | 产品保修卡 | 份 | 1 |
