三目倒置金相显微镜V3910

微仪光学仪器在传统光学显微成像技术上融入了摄像计算机分析系统及机械自动化系统,不断开发出能满足科研教学、机械制造、电子材料、纺织纤维、地质矿产、石油化工、航空航天、计量科学、军事公安、农林牧渔等几乎所有应用领域进行研究分析的新产品和新技术。
订购热线:4001-123-022
立即咨询 立即咨询
  • 科研级三目倒置金相显微镜V3910采用优良的VIS无限远校正光学系统。带有偏光装置,具有光源锁紧保护功能,紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。双目观察筒可上下180°翻转调整,符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。适用于金属、岩矿内部结构组织的鉴定和分析,或用于观察材料表面特性,如:划痕、裂纹、喷涂的均匀性等。广泛应用在工厂、实验室和教学及科学领域。是金属学、矿物学、精密工程学研究的理想仪器。总放大倍数:50-500X

     ◆性能特点:

    1、采用先进的VIS光学系统设计,提供了出色的光学系统。

    2、具有载物台原位较正功能,可以快速回到样品观察原点。

    3、双目观察筒可上下180°翻转调整,适应不同身高客户需求。

    4、采用DC12V安全电压输入设计使用,保证产品使用安全可靠。

     ◆典型应用:

    1、鉴定和分析金属内部结构组织。

    2、电子工厂PCB板检验。

    3、观察材料表面的某些特性,如:划痕、裂纹、喷涂的均匀。


  • 序号

    名称

    技术参数

    01

    平场目镜

    WF10×/20mm 10×大视野高眼点目镜WF12.5X目镜

    02

    物镜

    无限远平场消色差金相物镜4×10× 20× 40×

    03

    总放大倍数

    50X-500X

    04

    观察头

    三目观察筒,45°倾斜,瞳距调节5075mm,两档转换:****观察;70%观察,同时30%摄影

    05

    转换器

    五孔(内向式滚珠内定位)

    06

    粗微调调焦范围

    粗微动同轴调焦,行程12mm带锁紧装置,微动格值:2μm

    07

    载物台

    三层机械移动载物台,面积210×180mm,移动范围50×50mm,游标刻度0.1mm

    08

    光瞳距离

    53-75mm

    09

    滤色片

    可配置蓝、绿、黄、灰滤色片和磨砂玻璃片

    10

    照明

    6V30W卤素灯,具有光源锁紧保护功能

    11

    电压

    主机安全低压直流输入:12V5A,适配器宽电压输入:100V240V/5WLED

    12

    偏光装置

    拉板式起偏器,检偏器

    13

    仪器重量

    净重13kg 毛重16kg

    14

    仪器尺寸

    仪器尺寸68.1X27.5X37.5(cm)  包装尺寸65X51X35(cm)


  • 一、显微镜选购件:

    序号

    名称

    技术参数

    01

    测微目镜

    10X(Φ22mm)

    02

    物镜

    100X无限远平场金相物镜,油镜,非长距

    03

    物镜测微尺

    0.01mm

    04

    摄像头接口

    0.75×/0.5×C-Mount接口

    二、摄像系统选购:

    序号

    名称

    参数及功能

    01

    CMOS数字摄像头

    300万、500万、800万、900万、1000万、1400万1600万、2000万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

    02

    CCD数字摄像头

    140万、300万、500万、600万、900万、1400万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

    03

    高清模拟摄像头

    日本JVC、松下及国产品牌580线(具有单张、定时采集图像,录像,叠加比例尺、测量、连接多媒体,打印输出等功能)

    04

    单反数码相机

    佳能、尼康、卡等千万像素单反相机(具有拍照、录像等功能)

    三、分析软件选购:

    序号

    名称

    参数及功能

    01

    基本测量软件UV

    可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。

    02

    金相分析软件UV-MA

    包含多达400项左右完全符合GB、YB、JB、ASTM等标准自动评级项目,具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。

    03

    矿相分析软件UV-K

    通过对显微图像的优化着色处理及测量来对矿相进行定量分析。可单张、连续采集;可显示标尺;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。

    04

    粒度软件UV-G

    包含所有基本测量功能,提取并计算不同颜色图像所占面积比例,可对视场内颗粒自动测量分析,并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图,也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。


  • 序号

    名称

    主要技术参数

    单位

    数量

    1

    显微镜机架


    1

    2

    双目镜筒


    1

    3

    无限远长距平场金相物镜

     5X、10X、20X、40X

    1

    4

    平场目镜

    10X12.5X

    1

    5

    载物台


    1

    6

    载物片


    1

    7

    滤色片

    蓝、绿、黄、磨砂

    1

    8

    摄像接口


    1

    9

    备用卤钨灯

    6V/30W

    1

    10

    防尘罩


    1

    11

    电源线


    1

    12

    产品说明书


    1

    13

    产品装箱单


    1

    14

    产品合格证


    1

    15

    产品保修卡


    1




跟此产品相关的产品 / Related Products

三目倒置金相显微镜V3920
三目倒置金相显微镜V3920
科研级三目倒置金相显微镜V3920采用优良的VIS无限远校正光学系统。采用24mm大视野目镜,带有偏光装置,具有光源锁紧保护功能,紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。...
明暗场三目金相显微镜WYJ-54XA
明暗场三目金相显微镜WYJ-54XA
产品概述 科研级明暗场正置金相显微镜WYJ-54XA配有超大移动范围的载物台,落射照明器、无限远明暗场长距平场物镜和大视野目镜的高配。具有外形美观,图像清晰度高、操作方便...

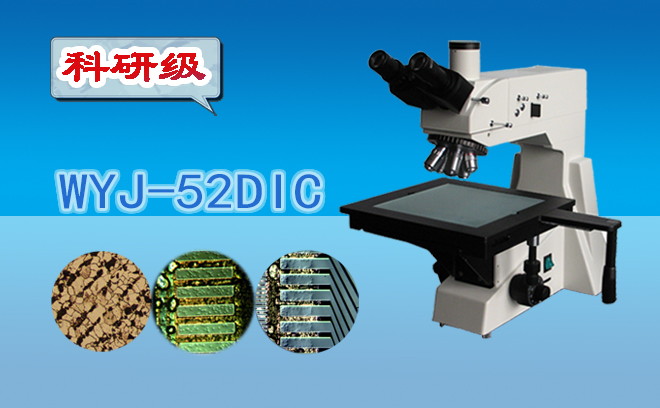

科研级微分干涉显微镜WYJ-52DIC
