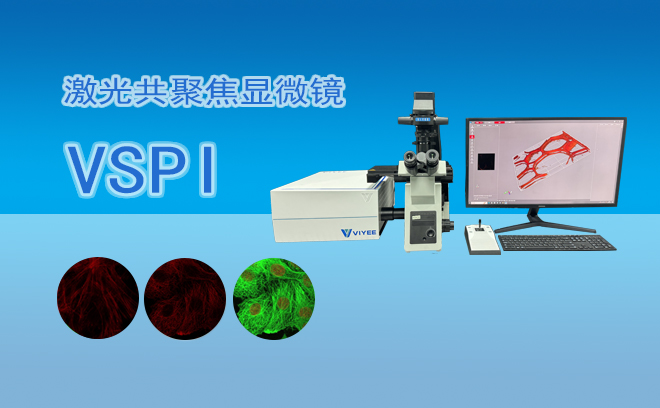

激光共聚焦显微镜的技术原理介绍

返回列表 来源:本站 发布日期:2024-09-29 10:54:19【

激光共聚焦显微镜的技术原理主要基于激光扫描、共聚焦技术和数字图象处理技术的结合。以下是对其技术原理的详细介绍:

一、激光扫描技术

光源选择:激光共聚焦显微镜采用激光作为光源,因为激光的单色性非常好,光源波束的波长相同,从根本上消除了色差。

点扫描成像:激光束经过照明针孔后形成点光源,对标本内焦平面上的每一点进行扫描。这种点扫描技术将样品分解成二维或三维空间上的无数点,用十分细小的激光束(点光源)逐点逐行扫描成像。


二、共聚焦技术

共聚焦原理:在物镜的焦平面上放置一个带有小孔的挡板,将焦平面以外的杂散光挡住,消除了球差和进一步消除了色差。同时,照明针孔与检测针孔相对于物镜焦平面是共轭的,焦平面的点同时聚焦于照明针孔和检测针孔,焦平面以外的点不会在检测针孔处成像。这样得到的共聚焦图像是标本的光学横断面,克服了普通荧光显微镜图像模糊的缺点。

光学切片:通过逐层扫描样品的不同层面,并将其移到照明针孔和检测针孔的共焦面上,可以得到各个层面的清晰图像。这种技术被称为“光学切片”,相当于对样品进行了无损伤的连续切片观察。

三、数字图象处理技术

图像获取:检测针孔后的光电倍增管逐点或逐线接收扫描信号,迅速在计算机监视器屏幕上形成荧光图像。这些图像是数字化的,可以在电脑中进行进一步的处理和分析。

图像分析:利用计算机对获取的图像进行定量分析,如测量细胞的面积、平均荧光强度、积分荧光强度等参数。同时,还可以进行三维重建,从多个角度观察标本的外形及剖面,得到三维的立体结构。

四、其他关键技术

灵敏度提升:光电倍增管的应用使得系统能够检测到非常微弱的荧光信号,大大提高了检测的灵敏度。

动态监测:激光共聚焦显微镜还可以进行实时动态监测,如观察活细胞内离子浓度的动态变化等。

综上所述,激光共聚焦显微镜通过激光扫描、共聚焦技术和数字图象处理技术的综合应用,实现了对样品的高空间分辨率、高清晰度成像和定量分析。这些技术原理的结合使得激光共聚焦显微镜在生物学、医学、材料科学等领域得到了广泛应用,并成为这些领域中不可或缺的重要研究工具。
