激光共聚焦显微镜的主要组成部分介绍

返回列表 来源:本站 发布日期:2024-10-28 13:34:06【

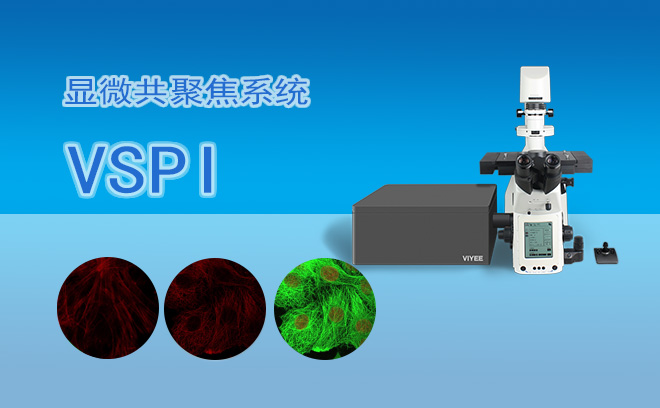

激光共聚焦显微镜是一种高分辨显微成像技术,其主要组成部分包括以下几个关键模块:

一、显微镜光学系统

作用:显微镜是激光共聚焦显微镜的主要组件,它关系到系统的成像质量。

特点:激光共聚焦显微镜脱离了传统光学显微镜的场光源和局部平面成像模式,采用激光束作为光源。


二、激光光源

作用:为激光共聚焦显微镜提供单色激光束,是成像过程中的激发源。

波长选择:常见的波长有488nm(常用于激发荧光染料)和633nm(常用于激发受体标记染料)等,还有405nm、561nm、638nm等波长可选,基本覆盖可见光范围内荧光激发。

聚焦过程:激光通过一系列透镜逐层聚焦,使得激光束的直径变窄,激光的光斑能够更加集中。

三、扫描装置

组成:包含振镜、扫描透镜、筒镜、物镜、探测透镜及狭缝等。

作用:共聚焦点在样品上以二维或三维方式进行扫描,通常采用高速马达驱动镜片组件,使共聚焦点在样品表面来回扫描。扫描方式包括线扫描和点扫描等形式。

四、检测系统

组成:荧光探测模块包含多通道滤光片、滤光片以及光电倍增管(PMT)等,电子控制模块主要负责光源模块的开关控制、PMT增益调节、振镜扫描的控制。

作用:样品中的荧光或反射光经过共聚焦点时产生的光信号由探测器收集,并转换为电信号。

五、计算机系统

组成:包括数据采集、处理、转换、应用软件等。

作用:控制显微镜的操作,处理探测器收集到的信号,并在计算机显示器上显示图像。软件系统主要为用户界面、图像采集、图像重建、图像识别及处理、图像拼接等功能服务。

六、图像输出设备

作用:用于输出并保存显微镜观察所得的图像,便于后续分析和研究。

综上所述,激光共聚焦显微镜的主要组成部分共同协作,使其能够在生命科学、材料科学、纳米科学等领域中实现高分辨的光学显微成像,提供空间分辨率较高的二维或三维图像。
