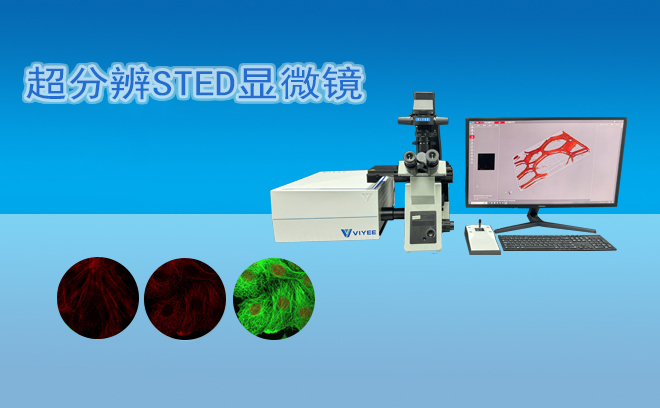

科研人员都用的国产超分辨STED显微镜的参数有哪些？

一、STED显微镜的核心原理与超分辨机制

受激发射损耗（STED）显微镜通过双激光束协同作用突破光学衍射极限：

激发光束：聚焦形成高斯型光斑，激发荧光分子发光

损耗光束：经涡旋相位板调制为中空环形光斑，迫使激发光斑外围的荧光分子受激发射而不发光

有效检测区：通过调节损耗光强度，将实际荧光检测区域缩小至纳米尺度，实现超分辨成像

二、国产STED显微镜关键技术参数解析

1. 分辨率性能

横向分辨率：20-50 nm（典型值30nm），较传统共聚焦显微镜提升8-10倍

纵向分辨率：130-170 nm，三维成像时Z轴分辨率优于200nm

分辨率提升原理：通过优化损耗光功率密度（通常1-10 GW/cm²）和探测器时间门控技术实现

2. 光学系统配置

激发光波长：405nm、488nm、561nm、640nm多波长可选，支持光谱拆分多色成像

损耗光波长：592nm、660nm、775nm三档可调，匹配不同荧光探针需求

物镜参数：

高数值孔径（NA≥1.4）油浸物镜

工作距离：100-200μm，适配活细胞成像

3. 探测与成像模块

检测器类型：

3个HyD S型单光子计数器（高灵敏度）

1个HyD X型探测器（扩展动态范围）

成像速度：

共聚焦模式：512×512像素下≥30帧/秒

STED模式：256×256像素下≥8帧/秒

扫描范围：50nm×50nm至100μm×100μm可调

4. 环境控制模块

活细胞培养系统：

温度控制：37±0.5℃

CO₂浓度：5%±0.2%

湿度：>95% RH

样品载物台：

电动六维调节（X/Y/Z/倾斜/旋转）

适配96孔板、35mm培养皿等多规格样品

三、功能扩展与特色参数

1. 多模式成像能力

共聚焦基础功能：

三维层析成像（Z轴步进精度≤5nm）

光漂白恢复（FRAP）与荧光共振能量转移（FRET）

超分辨专项功能：

TauSTED动态成像（时间分辨率≤50ms）

Gated STED时间门控技术（抑制背景噪声）

2. 光谱分析模块

波长覆盖范围：400-800nm连续可调

光谱分辨率：≤2nm，支持≥4色荧光同时检测

光谱拆分算法：线性解混与主成分分析（PCA）

3. 数据处理与输出

图像重建算法：

反卷积处理（提升分辨率1.5-2倍）

三维重构（ISO 25178表面纹理分析）

数据格式：

原始数据：.oir（Olympus格式）

导出格式：TIFF/JPEG（16位/8位可选）

四、典型应用场景参数配置

1. 细胞骨架成像

探针选择：SiR-tubulin（650nm激发）

成像参数：

激发光：640nm（功率10-20μW）

损耗光：775nm（功率200-300mW）

像素驻留时间：10μs

输出结果：微管间距分辨率≤80nm

2. 神经突触研究

探针组合：

PSD95-GFP（500nm激发）

Synaptophysin-mCherry（590nm激发）

多色成像参数：

激发光切换速度：<1ms

色差校正：使用色差校正物镜（HC PL APO CS2系列）

3. 活细胞动态追踪

环境控制：

温度：37℃（误差±0.2℃）

CO₂：5%（误差±0.1%）

成像参数：

时间序列采集：500帧连续拍摄

帧间间隔：200ms

五、国产设备的技术突破与参数优势

1. 光源系统创新

超连续谱光源：覆盖400-800nm波长，替代传统多激光器组合

脉冲式设计：皮秒级脉冲宽度（<10ps），减少光漂白效应

2. 损耗光调控技术

涡旋相位板精度：相位延迟误差<λ/20，确保中空光斑质量

功率动态调节：1mW-1W连续可调，适应不同样品需求

3. 探测器性能提升

量子效率：HyD检测器在500-700nm波段量子效率>60%

暗噪声：<50 counts/s，提升弱信号检测能力

六、未来技术发展趋势与参数演进

1. 分辨率极限突破

目标：2025年实现横向分辨率<10nm，纵向分辨率<50nm

技术路径：

多光子STED（结合双光子激发）

机器学习辅助图像重建

2. 成像速度提升

并行探测技术：单光子雪崩二极管（SPAD）阵列探测器

扫描方式革新：共振扫描（线扫描频率≥1kHz）

3. 多功能集成化

光片STED：结合光片显微镜实现快速三维成像

电镜联用：与扫描电镜（SEM）或透射电镜（TEM）数据融合

国产超分辨STED显微镜通过核心参数的持续优化，已在分辨率、成像速度、多模式功能等方面达到国际先进水平。典型设备（如中科院苏州医工所研发型号）具备20-50nm横向分辨率、多波长激发、活细胞动态成像等关键参数，可满足生物医学、材料科学等领域的前沿研究需求。未来随着AI算法与硬件技术的深度融合，STED显微镜的参数性能将进一步提升，推动纳米级成像技术的普及应用。
