原子力显微镜(平板扫描式) WY- LSCL-AFM

微仪光学仪器在传统光学显微成像技术上融入了摄像计算机分析系统及机械自动化系统,不断开发出能满足科研教学、机械制造、电子材料、纺织纤维、地质矿产、石油化工、航空航天、计量科学、军事公安、农林牧渔等几乎所有应用领域进行研究分析的新产品和新技术。
订购热线:4001-123-022
立即咨询 立即咨询
  • ◆性能特点:
    实现探针和样品组合式移动扫描的商业化原子力显微镜

    采用三轴独立闭环压电平移式扫描台,实现大范围高精度扫描。

    三轴独立式扫描,XYZ互不影响,非常适合三维材料及形貌检测。

    电动控制样品移动台和升降台,可任意编程多点位置实现快速自动化检测。

    龙门架式扫描头设计,大理石底座,真空吸附和磁性吸附式载物台。
    马达自动控制加压电陶瓷自动探测的智能进针方式,保护探针及样品。
    高倍辅助光学显微定位,实时观测与定位探针以及样品扫描区域。

    闭环压电扫描台无需非线性校正,纳米表征和测量精度优于99.5%。


     ◆测量范围及应用:

    测量范围:二维、三维、Z值、相位、表面形貌、粗糙度、膜厚、形貌、相位。

    应用:纳米材料、石墨烯、薄膜、钝化膜、短切玻纤复材、分子筛、TiO2、CrPS4(15)、CrPS4(16)、中空纤维膜丝、粗糙度测试、四氧化三铁、M13-PBA等。

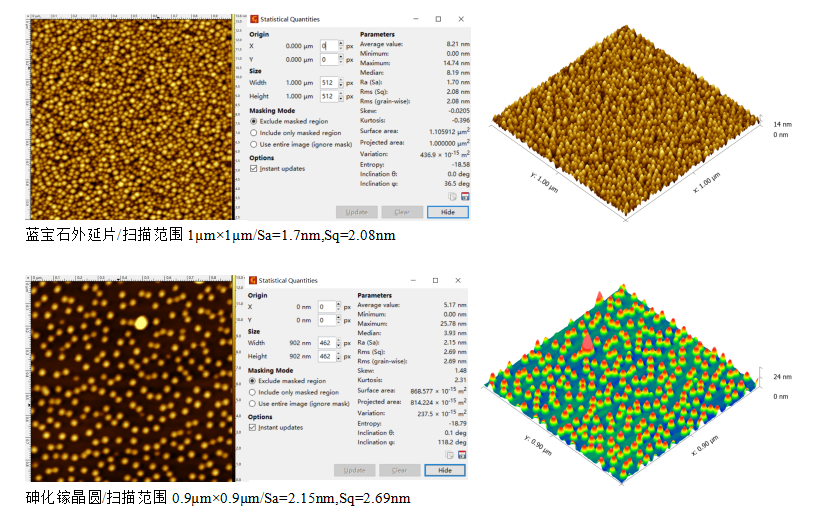

    ◆ 应用案例 Application Case




  • 序号

    名称

    技术参数

    01

    平场目镜

    WF10X/Φ24mm

    02

    无限远平场物镜

    长工作距离无限远平场物镜:5×/NA0.15 WD:15    10×/NA0.25 WD:10.75

    20×/NA0.4 WD:10.90     50×/NA0.74 WD:3.00

    03

    总放大倍数

    50X-500X

    04

    观察头

    三目观察筒,45°倾斜,瞳距调节5075mm,两档转换:****观察;70%观察,同时30%摄影

    05

    转换器

    五孔(内向式滚珠内定位)

    06

    粗微调调焦范围

    粗微动同轴调焦,行程12mm带锁紧装置,微动格值:2μm

    07

    载物台

    三层机械移动载物台,面积210×180mm,移动范围50×50mm,游标刻度0.1mm

    08

    光瞳距离

    53-75mm

    09

    滤色片

    可配置蓝、绿、黄、灰滤色片和磨砂玻璃片

    10

    照明

    12V/50W卤素灯,具有光源锁紧保护功能

    11

    电压

    主机安全低压直流输入:12V5A,适配器宽电压输入:100V240V

    12

    偏光装置

    拉板式起偏器,检偏器

    13

    仪器重量

    净重13kg 毛重16kg

    14

    仪器尺寸

    仪器尺寸68.1X27.5X37.5(cm)  包装尺寸65X51X35(cm)
