超分辨显微镜如何解析纳米材料缺陷与界面

在纳米材料研发与性能优化的精密探索中，超分辨显微镜凭借其突破光学衍射极限的成像能力，成为揭示纳米尺度缺陷与界面奥秘的核心工具。传统光学显微镜受限于约200纳米的分辨率瓶颈，而超分辨显微镜通过创新光学技术与算法，将分辨率提升至数十纳米甚至亚纳米级，为纳米材料研究开辟了新维度。本文将从技术原理、核心优势及纳米材料分析中的典型应用场景三方面，系统阐述超分辨显微镜如何重塑我们对纳米世界的认知。

一、超分辨显微镜的技术原理与核心优势

超分辨显微镜通过以下技术路径突破光学分辨率极限：

结构光照明显微镜（SIM）：利用空间结构化照明光场与样品相互作用，通过计算重构获取高频信息，实现分辨率提升至约100纳米；

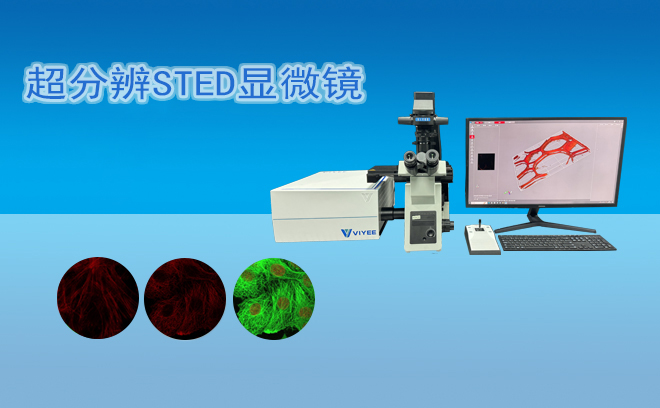

受激发射损耗显微镜（STED）：通过两束激光（激发光与损耗光）协同作用，抑制荧光发射区域，实现分辨率突破至约30纳米；

随机光学重构显微镜（STORM）/光激活定位显微镜（PALM）：基于单分子定位技术，通过稀疏激活荧光分子并多次成像，*终合成超分辨率图像，分辨率可达20纳米以下。

相较于传统显微技术，超分辨显微镜的核心优势体现在：

纳米级分辨率：突破光学衍射极限，可清晰解析纳米材料中的晶界、位错、第二相粒子等微观特征；

三维成像能力：通过轴向扫描与多层成像，可重构样品的三维形貌，直观展示缺陷的空间分布与界面形貌；

多模态成像兼容性：可集成荧光成像、光谱分析等功能，实现“形貌-成分-功能”关联分析。

二、超分辨显微镜在纳米材料分析中的典型应用场景

1. 纳米材料缺陷检测与表征

晶界与位错分析：超分辨显微镜可观察金属纳米颗粒、半导体纳米线等材料中的晶界结构、位错密度及运动轨迹，为材料强化机制研究提供数据支撑。例如，在纳米孪晶铜研究中，STED显微镜通过高分辨率成像揭示了孪晶界的台阶结构，为优化材料强度与塑性提供理论依据。

孔隙与裂纹检测：超分辨显微镜可检测纳米多孔材料（如MOF、COF）中的孔隙形貌、连通性及裂纹萌生位置，评估其对材料性能的影响。在锂离子电池电极材料研究中，SIM显微镜通过三维成像技术重构了电极表面的微裂纹网络，为优化充放电循环性能提供指导。

2. 纳米材料界面分析与调控

异质界面结构解析：超分辨显微镜可观察纳米复合材料（如石墨烯/金属、量子点/聚合物）中的界面形貌、成分过渡层及结合状态，分析其对载流子传输、力学性能的影响。例如，在钙钛矿太阳能电池研究中，STORM显微镜通过荧光成像技术揭示了钙钛矿层与电子传输层之间的界面缺陷，为界面钝化策略提供依据。

表面修饰与功能化研究：超分辨显微镜可观察纳米材料表面修饰分子（如配体、聚合物）的分布、取向及覆盖率，评估其对材料稳定性、生物相容性的影响。在纳米药物载体研究中，PALM显微镜通过单分子定位技术，实现了对载体表面PEG链密度的定量分析，为优化药物递送效率提供数据支撑。

3. 纳米材料动态过程观测

相变与自组装研究：超分辨显微镜可实时观察纳米材料在热处理、溶剂蒸发等过程中的相变行为（如结晶、相分离）与自组装动力学，揭示其微观机制。例如，在嵌段共聚物自组装研究中，SIM显微镜通过高速成像技术捕捉了胶束的动态融合与分裂过程，为设计有序纳米结构提供理论指导。

纳米催化反应监测：超分辨显微镜可观察催化剂表面活性位点的动态变化（如氧化态、吸附物种），分析其对催化反应路径的影响。在单原子催化研究中，STED显微镜通过高分辨率成像揭示了单原子催化剂的动态重构过程，为优化催化性能提供数据支撑。

三、超分辨显微镜的技术发展趋势

随着纳米材料向多功能化、智能化方向发展，超分辨显微镜技术也在持续迭代：

多技术融合：超分辨显微镜与电子显微镜、光谱技术融合，形成“光学-电子”联用系统，实现从纳米到微米尺度的跨尺度成像与分析；

活细胞成像与原位分析：结合微流控芯片与温控系统，超分辨显微镜可实现纳米材料在生理环境中的动态过程观测，为生物医学应用提供数据支撑；

AI辅助分析与自动化：结合深度学习算法，超分辨显微镜可实现图像自动去噪、特征自动识别等功能，提高数据分析效率与准确性。

从纳米材料缺陷检测到界面调控，从静态结构表征到动态过程观测，超分辨显微镜以其突破性的成像能力，为纳米材料研究提供了全新的视角与工具。未来，随着多学科交叉融合的深入，超分辨显微镜将在能源存储、柔性电子、量子技术等前沿领域发挥更大作用，持续推动纳米材料科学的创新与突破。
