不同场景下超分辨显微镜的配置差异与成本对比

在纳米科技与生命科学交叉领域，超分辨显微镜已成为突破光学衍射极限的核心工具。从活细胞动态成像到半导体缺陷检测，不同应用场景对显微镜的分辨率、成像速度、样品适应性等提出了差异化需求。本文将解析主流超分辨技术（如STED、SIM、STORM）的配置差异，并对比其在生命科学、材料科学、半导体检测等场景下的成本构成。

一、主流超分辨显微镜技术原理与配置差异

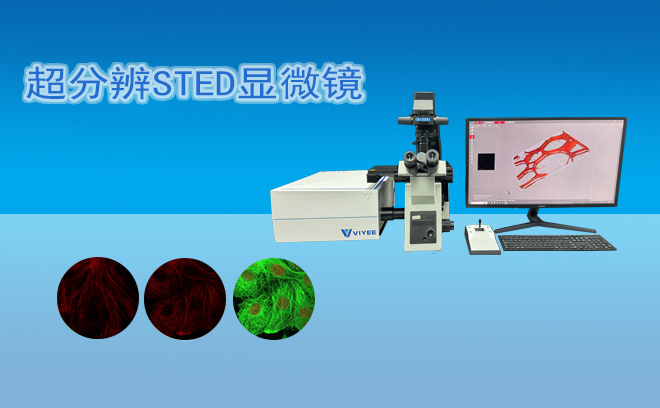

1. 受激发射损耗显微镜（STED）

技术原理：通过环形损耗光束抑制外围荧光发射，将有效发光区域缩小至30nm以下。

核心配置：

双激光系统：激发光束（如488nm）与环形损耗光束（如592nm）。

高数值孔径物镜（如1.4NA油镜）。

高速扫描振镜与共振扫描模块。

典型场景：活细胞亚细胞结构成像（如线粒体膜间隙）。

2. 结构光显微镜（SIM）

技术原理：利用正弦条纹光栅调制样品，通过计算重构突破100nm分辨率限制。

核心配置：

空间光调制器（SLM）生成结构化光束。

多角度照明模块（通常9-15个角度）。

高灵敏度sCMOS相机。

典型场景：活细胞骨架动态观测（如微管网络）。

3. 单分子定位显微镜（SMLM）

技术原理：通过稀疏激活荧光分子，累计数万帧图像实现20nm级定位精度。

核心配置：

高功率激光器（如405nm激活光、640nm激发光）。

全内反射荧光（TIRF）模块。

防漂移系统（如磁悬浮样品台）。

典型场景：固定细胞膜蛋白分布研究。

二、场景化配置需求与成本对比

1. 生命科学场景

案例：神经元突触超微结构解析

STED方案：

配置：徕卡STELLARIS 8 STED系统（含白光激光器、Airyscan 2探测器）。

优势：亚细胞器分辨率（30nm），适合活细胞动态观测。

成本：设备购置约280万元，年维护成本约15%（含激光器更换）。

案例：细胞周期蛋白定位

SIM方案：

配置：尼康N-SIM E系统（含100x 1.49NA物镜、多色激光模块）。

优势：80nm分辨率下实现5帧/秒成像速度。

成本：设备购置约80万元，耗材成本较低（荧光探针年消耗约5万元）。

案例：受体酪氨酸激酶二聚化

SMLM方案：

配置：蔡司Elyra 7系统（含TIRF模块、自动对焦系统）。

优势：20nm定位精度，适合单分子追踪。

成本：设备购置约180万元，需配备超净间（年运营成本增加20万元）。

2. 材料科学场景

案例：二维材料缺陷表征

配置需求：

超高真空环境（10⁻⁹Torr）。

低能电子束（1-5kV）以减少样品损伤。

四象限背散射探测器。

典型方案：

赛默飞Spectra 300 XHR-SEM系统。

成本：设备购置约450万元，需配套液氦冷却系统（年成本约30万元）。

3. 半导体检测场景

案例：7nm芯片光刻缺陷检测

配置需求：

多波长激光源（405nm、488nm、633nm）覆盖不同材料激发。

高速图像采集卡（≥1000帧/秒）。

机器视觉算法模块。

典型方案：

基恩士VHX-7000系列数字显微镜（定制化STED模块）。

成本：设备购置约120万元，需配备洁净厂房（Class 100级，建设成本约500万元）。

三、成本构成深度解析

1. 设备购置成本

STED系统：激光器（30%-40%）、光学元件（25%-35%）、探测器（15%-20%）。

SEM系统：电子枪（25%）、真空系统（20%）、探测器（15%）、样品台（10%）。

2. 运营维护成本

STED：年激光器更换成本约10%-15%（氦氖激光器寿命约2000小时）。

SMLM：荧光探针消耗约8-12万元/年（以Alexa Fluor 647为例）。

SEM：真空泵维护约5-8万元/年（涡轮分子泵大修周期约2年）。

3. 隐性成本

STED：活细胞培养模块增加能耗约30%。

SMLM：防震基础建设成本约20-30万元。

SEM：辐射防护装修约15-20万元。

四、选型决策模型

超分辨显微镜的配置选择本质上是科学需求与经济性的平衡。生命科学领域更关注活细胞成像能力与时间分辨率，而材料科学则侧重空间分辨率与元素分析能力。在预算约束下，SIM技术以其性价比优势成为通用型研究S选，而STED与SMLM则分别在亚细胞结构解析与单分子定位领域形成差异化竞争。随着MINFLUX等新兴技术的商业化，未来超分辨显微镜的成本效益比将进一步优化，推动纳米尺度观测从实验室走向产业化应用。
