2025超分辨显微镜选购指南：从分辨率到成像速度的核心参数解析

一、核心参数的技术边界

1.1 分辨率的量化标准

超分辨显微镜的横向分辨率需突破200nm光学衍射极限。2025年主流技术中：

STED：典型分辨率80-120nm，深度穿透能力达50μm（需特殊标记）

SIM：双倍衍射极限至100nm，三维成像层间距可达120nm

PALM/STORM：理论极限20nm，实际活细胞成像稳定在30-50nm

某生物实验室对比发现，STED在固定细胞微管检测中展现更优轴向分辨率（150nm vs SIM的200nm），但需注意光毒性控制。

微仪光电（天津）有限公司

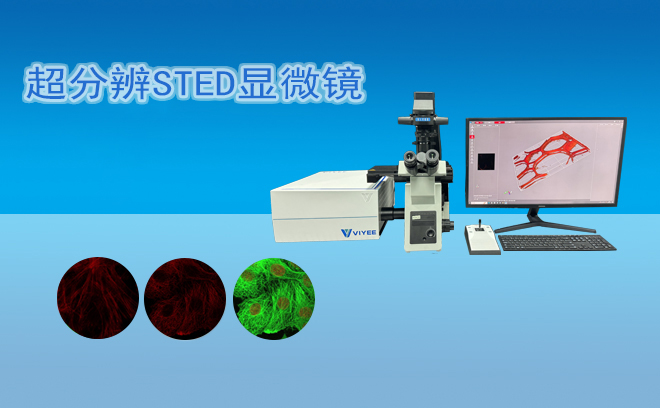

作为国产超分辨显微镜的代表，微仪光电在2025年实现多项技术突破：

分辨率突破：其STED显微镜在XY轴实现20nm分辨率，远超同类设备，适用于单分子定位与纳米级结构解析。

光谱灵活性：支持400-800nm波长无间隙切换，时间分辨率达20-100FPS，兼顾高速成像与多色标记需求。

厚样本成像：通过自适应光学元件与60倍硅油物镜，实现脑组织切片等厚样本的纳米级分辨率成像。

临床应用拓展：兼容主流图像分析软件，支持AI辅助诊断算法开发，推动超分辨技术在病理诊断中的应用。

1.2 成像速度的动态平衡

STED：全帧扫描速度受限于耗竭光强度，典型0.5-2帧/秒（512×512）

SIM：通过结构光调制实现10-30帧/秒高速成像，适合动态过程捕捉

PALM/STORM：单分子定位需长时间积累（>1000帧），实际有效速度0.1-0.5帧/秒
某神经科学团队采用改进型SIM（sSIM），在保持120nm分辨率的同时，将线虫神经元活动成像速度提升至25帧/秒。

1.3 光子效率的隐藏价值

量子产率直接影响信号强度：

有机荧光探针：量子产率0.3-0.6，需高激发功率（>1kW/cm²）

量子点：量子产率0.8-0.95，可降低激发强度至200W/cm²
某药物筛选平台通过切换量子点标记，将STED成像的光漂白率从15%/分钟降至3%/分钟。

二、技术路线的对比分析

2.1 STED的深度穿透优势

在厚组织成像中，STED通过环形光斑实现选择性耗竭：

优势：无需复杂重建算法，实时输出超分辨图像

局限：光毒性导致活细胞成像时间窗口<30分钟
某癌症研究中心采用双色STED，在50μm深度清晰解析肿瘤血管与免疫细胞互作。

2.2 SIM的高速动态成像

结构光照明通过莫尔条纹解码高频信息：

优势：兼容常规荧光探针，时间分辨率突破毫秒级

局限：重建算法引入伪影风险，需专业校正
某心脏研究所利用SIM捕捉心肌细胞钙火花，时空分辨率达1ms/100nm。

2.3 PALM/STORM的单分子定位

随机光开关实现纳米级定位：

优势：理论分辨率极限，适合固定样本精细结构解析

局限：需特殊光控探针，数据后处理耗时（>4小时/GB）
某结构生物学实验室通过PALM重建细胞骨架，发现传统显微镜忽略的0.5μm级纤维网络。

三、应用场景的选购策略

3.1 生物医学研究场景

固定样本分析：优先PALM/STORM（分辨率优先）

活细胞动态：选择高速SIM或低光毒STED方案

三维重构需求：考虑z轴分辨率优化的SIM（如3D-SIM）
某神经科学实验室配置双模式系统（STED+SIM），平衡分辨率与速度需求。

3.2 材料科学应用

纳米材料表征：需高横向分辨率（<50nm）与大视场兼容

动态过程监测：推荐高速SIM配合高数值孔径物镜

多模态联用：考虑与AFM/拉曼光谱的集成方案
某新能源实验室采用SIM-AFM联用系统，同步获取电池材料形貌与成分信息。

3.3 工业检测场景

半导体缺陷检测：需高速（>10帧/秒）与高对比度

表面粗糙度分析：推荐STED配合暗场检测模块

自动化流水线：考虑嵌入式AI识别功能的定制系统
某半导体厂商部署专用SIM检测线，将晶圆缺陷检出率提升至99.98%。

四、选购决策的量化模型

4.1 参数优先级矩阵

4.2 成本效益分析

基础配置（SIM+常规物镜）：适合教学与初步研究，初始投入<80万元

专业配置（STED+高速相机）：生物动态研究**，预算范围150-250万元

旗舰配置（多模态联用）：材料/工业顶级需求，投资额>400万元
某高校通过模块化选购（先购SIM核心，后期升级STED模块），分三年投入节省40%预算。

4.3 售后服务关键点

探针适配支持：确认厂商提供定制化标记服务（如活细胞专用探针）

算法升级承诺：要求每年至少1次重建算法更新（尤其关注AI降噪技术）

本地化响应：国内备件库覆盖半径<500km，故障维修响应时间<24小时

五、未来技术趋势前瞻

5.1 自适应光学突破

2025年新型STED系统集成波前传感器，实时校正组织散射，将活体深层成像深度从50μm推进至200μm。

5.2 人工智能加速

深度学习重建算法（如CARE网络）使SIM数据处理速度提升50倍，同时信噪比提高3dB。

5.3 多模态融合创新

量子点标记技术突破，实现同一探针在STED/SIM/PALM多模式间自由切换，降低样本制备复杂度。

通过系统性评估技术参数与应用需求的匹配度，结合量化决策模型，可**定位*适合的超分辨解决方案。记住：选购不是简单的参数对比，而是对科研目标与技术边界的深刻平衡。
